除砂、除泥一體機清潔器是鑽井泥漿的二、三級固控設備,它是將除砂器和除泥器以及底流振動篩合三為一。鑽井液泥漿清潔器結構緊湊、占用空間麵積小、功能強大，是鑽井泥漿進行二、三級固相控製的理想選擇高效清潔器設備。主要用於清除鑽井液中20～120μm的固相顆粒，節約鑽井液，為後續離心機進一步分離鑽井液中的有害固相提供良好的條件，能有效地控製鑽井液的固相含量，提高鑽井速度，保護油氣層，尤其是在深井階段有效地發揮除泥、除砂的作用。

一、        用途及適用範圍

        ZQ300×2/100×12鑽井液清潔器是由一台鑽井液振動篩和一組2個12″錐筒除砂器及一組12個4″錐筒除泥器有機組合而成的新型鑽井液固相處理設備，主要用於振動篩之後清除循環鑽井液中20~74μm的砂質和泥質固相，同時使鑽井液損失最小。

       ZQ300×2/100×12鑽井液清潔器具有結構緊湊合理、節省罐麵空間、安裝使用方便、處理能力強等特點。

二、       結構及工作原理

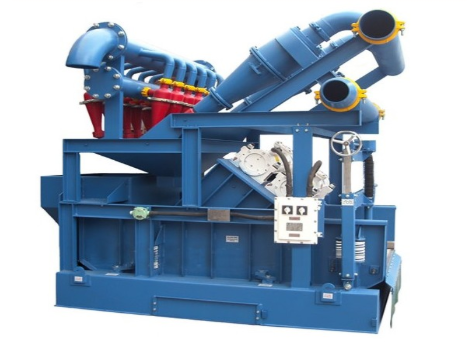

      ZQ300×2/100×12鑽井液清潔器主要由除砂組件、除泥組件、底流匯集倉、進溢流管匯及清潔振動篩等組成（參見實物照片）。

根據安裝位置及鑽井工藝需要，ZQ300×2/100×12鑽井液清潔器既可以除砂+清潔篩組合，亦可以除泥+清潔篩組合，或者以除砂+除泥+清潔篩組合，或者以清潔篩直接做鑽井液振動篩等幾種組合方式使用。

正常情況下，除砂器組主要用於清除44~74μm的砂質固相，除泥器組用於清除20~44μm的泥質固相，而清潔篩作用則在於回收液相或重晶石。

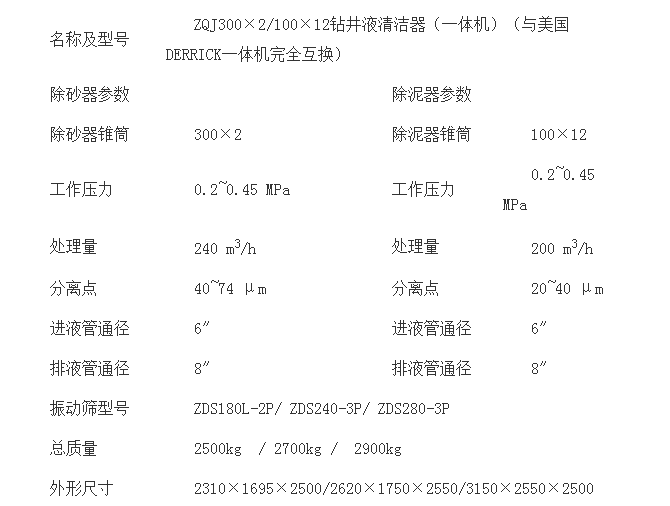

三、主要技術參數

四、       安裝、操作使用及維護

1、 安裝

        ZQ300×2/100×12鑽井液清潔器在現場安裝的位置相對比較靈活，可以選擇在錐形沉砂罐、除砂罐、除泥罐等罐麵之上。但為了最充分地發揮清潔篩的作用，建議將本鑽井液清潔器安裝於錐形沉砂罐上。

就位時，設備四周應留出足夠操作和維修的通道及空間，設備底座應可靠墊實墊平。

將清潔器之除砂、除泥組的進液口分別與除砂、除泥泵的供液管線相連，而將清潔器之除砂、除泥組的排液口用管線引到合適的泥漿罐中即可。

清潔篩所配篩網目數應不低於150目，建議配200~325目。

特別提醒：安裝時，應注意除砂器、除泥器的進液吸入罐、溢流排出罐應與鑽井液循環順序保持一致，否則會降低除砂器和除泥器的淨化效果！

2、   操作使用

     清潔器之除泥器組在開機使用前應檢查錐筒進口閥門是否已經打開，或者打開的錐筒數量是否足夠多。

清潔器之除砂器組隻要供液壓力（排量）保持在規定範圍即能正常工作。

開機工作後應經常檢查供液壓力是否正常，管線及連接處是否有泄漏。觀察除砂、除泥錐筒的底流排出情況，應以噴霧狀（液固混合）為佳，如此可以清除盡可能多的有害固相且旋流器磨損較小。否則可以通過更換不同尺寸的底流口來調整，亦可通過機械加工方法加大底流口尺寸。若出現無底流情況應及時檢查並排除故障。

為改善清潔篩的排屑條件，建議引入適量井口返漿。

清潔篩可參閱振動篩使用說明書。

3、      維護

鑽井液清潔器之除砂、除泥組件無需特別的維護，可定期檢查旋流器的磨損情況，若旋流器任何一部件的厚度減少50%，則必須予以更換；對清潔篩則應經常檢查篩網破損情況，視破損程度可采取局部方孔塞堵修複或更換整張篩網。

清潔篩工作間歇，應對篩網進行充分清洗清潔。

清潔篩的操作使用及維護方法請參閱振動篩使用說明書。
